Jak odratować NETGEARA WNR3500Lv2 z użyciem kabla serwisowego.
1jaa
Co będziemy potrzebować?

Kabelek USB to SERIAL np. CA-42
Program PuTTy
Kabelek ethernetowy (skrętka)
Firmware: WNR3500Lv2-V1.0.0.10.chk

Na początek nie włączamy routera. Zrobimy to w kolejnych krokach. Ściągamy podany Firmware WNR3500Lv2-V1.0.0.10.chk i kopiujemy go bezpośrednio do dysku C: . Podłączamy kabel ethernetowy do routera i komputera. Teraz dopiero zaczynamy po kolei według instrukcji poniżej..

I. PODŁĄCZENIE KABLA I KONFIGURACJA

1. Podłączamy kabelek USB do komputera
2. Sprawdzamy na jakim COM jest nasz kabelek
(sprawdzamy w Menadżerze urządzeń)

img21.otofotki.pl/obrazki/qi30_1.png
Jak widać ten kabelek akurat znajduje się na porcie COM1

3. Klikamy na niego 2x razy, przechodzimy do Ustawienia portu i ustawiamy:
img21.otofotki.pl/obrazki/zm821_3.png
Zatwierdzamy OK

II. OTWORZENIE ROUTERA I PODŁĄCZENIE KABLA SERWISOWEGO

1. Rozbieramy router i podłączamy kabelek do pinów tak jak poniżej:
Od lewej podłączamy; na drugim pinie kabel RX, na piątym TX, na ostatnim GND.
img21.otofotki.pl/obrazki/an626_IMAG0364.jpg

III. KONFIGURACJA KARTY SIECIOWEJ

1. Konfigurujemy kartę sieciową LAN w komputerze:
Adres IP: 192.168.1.2
Maska: 255.255.255.0
Bramy nie potrzebujemy wpisywać.

img21.otofotki.pl/obrazki/jm126_Clipboard01.png

IV. USTAWIENIA PROGRAMU PUTTY

1. Włączamy PuTTY zaznaczamy Serial i odpowiednio wpisujemy:
img21.otofotki.pl/obrazki/fk735_4.png

Serial line: tutaj wpisujemy COMX
(gdzie X nr który jest menadżerze urządzeń)
Speed: 115200

2. Po lewej stronie na samym dole rozwiniętego drzewa zaznaczamy Seriali uzupełniamy tak jak na obrazku poniżej oraz przy Flow control zaznaczamy None
img21.otofotki.pl/obrazki/ev825_5.png

3. Klikamy znowu na Session i klikamy Open
img21.otofotki.pl/obrazki/fk735_4.png

4. Otworzy nam się terminal i tutaj włączamy dopiero router włącznikiem z tyłu oraz wciskamy CTRL + C dotąd aż pojawi się nam CFE>
img21.otofotki.pl/obrazki/gj417_CFE.png

5. Jak pojawi się nam taki ekran jak powyżej to wpisujemy tftpd zatwierdzając enterem
img21.otofotki.pl/obrazki/uk164_tftoserwer.png

6. Teraz dioda Power na routerze powinna migać na zielono. Minimalizujemy to okno.

V. PRZESYŁANIE FIRMWARE DO ROUTERA

1. Włączamy Wiersz poleceń
Start-> Uruchom -> wpisujemy CMD i zatwierdzamy enterem

2. Wpisujemy komendę cd \ w rezultacie okno powinno wyglądać mniej więcej tak:
img21.otofotki.pl/obrazki/zm329_8.png

3. Teraz wpisujemy komendę tftp -i 192.168.1.1 put WNR3500Lv2-V1.0.0.10.chk i zatwierdzamy enterem.
img21.otofotki.pl/obrazki/om961_99.png

4. Teraz powinna migać dioda portu LAN do którego podłączyliśmy kabel oznacza to, ze teraz przesyła się firmware do routera. Po zakończeniu będzie wyglądać to tak:
img21.otofotki.pl/obrazki/fc211_101010.png

Czekamy teraz 5 minut i można odłączyć zasilanie od routera, a następnie kabel serwisowy.
Odpalamy przeglądarkę internetową, wpisujemy adres routera 192.168.1.1. Jeżeli wymaga loginu i hasła to login: admin , hasło: password

W efekcie będziemy mieli standardowy fabryczny soft na routerze.
img21.otofotki.pl/obrazki/ff934_22222.png

Zaznaczamy No, I want to configure the Internet connection myself i Next

VI. WRZUCANIE TOMATO

1. Możemy teraz powrócić do tomato. Ściagamy odpowiedniy firmware dla wersji v2 (nie wrzucamy od routera wnr3500l v1 bo będziemy musieli znów go ratowaćSmile). Przechodzimy do zakładki ADVANCED, rozwijamy po lewej stronie Administration i klikamy na Router Upgrade.
img21.otofotki.pl/obrazki/js127_33333.png

2. Klikamy Browse i wskazujemy wcześniej ściągnięty firmware z tomato. Potwiedzamy Yes
img21.otofotki.pl/obrazki/oo290_1212121212.png

3. Czekamy aż się przerzuci na router.
img21.otofotki.pl/obrazki/yl242_44444.png

4. Odczekujemy chwilę i w drugiej zakładce można wpisać znów adres 192.168.1.1 i po załadowaniu tomato czyścimy NVRAM
img21.otofotki.pl/obrazki/vy552_666666.png

5. Odczekujemy minutę
img21.otofotki.pl/obrazki/cu729_555556666.png

6. Teraz mamy gotowe do konfiguracji tomato Smile
img21.otofotki.pl/obrazki/ju967_999999999999999.png

Pozdrawiam
1jaa
Edytowane przez shibby dnia 09-02-2012 18:43

branetre Dziekuje za dotacje
Bardzo fajny tutek Smile

slawko Dziekuje za dotacje
Wielki szacun dla 1jaa za tego tutka, bardzo dobrze i przejrzyście opisane wraz ze zdjęciami i zrzutami ekranu, po prostu super.
Asus RT-AC66U +tomato-RT-N66U_RT-AC6x--136-AIO-64K.
Asus RT-N16 +tomato-K26USB-1.28.RT-N5x-MIPSR2-136-AIO.

pancho
1jaa, czy instalowales kabelek CA-42 na Win7 64bit? Probowalem rowniez DK-U5, ale nie ma sterownikow dla Win7 64bit. Ktory kabelek mozna wykorzystac pod ten wlasnie OS? Dzieki z gory za info?

1jaa
ja mam na układzie prolific, po za tym mam win7 32bitowy, poczytaj ten temat: http://openlinksys.info/forum/viewthread.php?forum_id=21&thread_id=10046

Jakby co tu masz stery do niego pod x64:
http://www.prolific.com.tw/support/files//IO%20Cable/PL-2303/Drivers%20-%20Generic/Windows/wd_pl2303h-hx-x_64-bit_v2018.zip - podaj mu z dysku plik *.inf
Edytowane przez 1jaa dnia 22-02-2012 21:25

pancho
Sterowniki ze strony prolifica niestety nie robią. Mam kabelek CA-42 firmy Forever Identyfikator sprzętu: USB\VID_0EA0&REV_0100. Chyba tylko pozostaje mi skombinowanie starego dobrego winxp

shibby Dziekuje za dotacje
pancho napisał(a):

Sterowniki ze strony prolifica niestety nie robią. Mam kabelek CA-42 firmy Forever Identyfikator sprzętu: USB\VID_0EA0&REV_0100. Chyba tylko pozostaje mi skombinowanie starego dobrego winxp


spróbuj to z zalacznika. Jedno albo drugie powinno wejsc. Sam mam kabelek forevera i korzystajac z tych sterow udalo mi sie zainstalowac go na win7 x86. Pod 64bit to napewno nie zadziala.
shibby dodał/a następującą plik:
Nie masz uprawnień to pobierania załączników w tym temacie.

Asus RT-AC3200 Tomato v1.28 K26ARM-140
Netgear ReadyNAS Pro4 OS6
-----------
http://tomato.gro... - moje kompilacje Tomato

http://tomato.groov.pl
pancho
Router odratowany, ale na starym dobrym WinXP Smile

szogun
witam, czy ktoś z obecnych posiada może kabel ca-42 tej samej renomowanej chinskiej marki co ja? Pytam ponieważ mój komputer nie widzi w PuTTy mojego routera i nie wiem czy nie jest to przypadkiem wina kabla...

img18.imageshack.us/img18/1354/imag0080gi.jpg

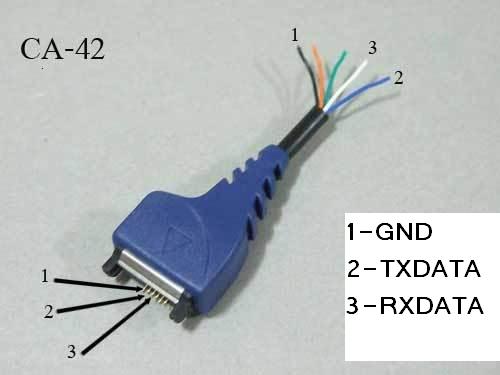

Dodam że w przeciwieństwie do kabla ze zdjęcia poniżej, mój miał tylko 3 żyły (czerwona, biała i czarna) w środku zamiast 5.

1.bp.blogspot.com/_SxyDLnUKQMA/TCXCfY0sYLI/AAAAAAAAF8o/SKPCAqZdbPc/s1600/ca42d.jpg
Edytowane przez szogun dnia 16-03-2012 21:45

krisr77
ja z takiego przerabialem ale teraz nie powiem ci z pamieci jaki kolor za co odpowiada.
odczyt z putty mialem natomiast nie moglem wybrac zadnej opcji nie wiem czy ten kabel nie walniety byl czy ja cos przekombinowalem

1jaa
Z tego co wyczytałem ten kabel to najgorszy chińczyk, bo właśnie da się tylko odczytać(bootloader zczyta) ale za to nie da rady nic wysłać. To samo w przypadku kolorów biały, żółty, zielony. Na tym kablu raczej nic nie zdziałacie.

szogun
W win xp 32bit sterownik tego kabla wykrywa jako NOKIA CA-42 USB i to jest podobno problem. Wychodzi na to że trzeba się w jakiś inny chiński wyrób zaopatrzyć. Od shibby-go dowiedziałem się że kable identyfikowane jako Profilic albo OTI usb-to-serial powinny działać...

numalek Dziekuje za dotacje
Czy przypadkiem TX i RX nie są ze sobą zamienione?
Drugi pin od lewej to nie powinien być TX a piąty to RX?

Czy do CFE można też wejść jeśli router jest sprawny?
WNR3500Lv2 - tomato-Netgear-3500Lv2-K26USB-1.28.RT-N5x--099-AIO

1jaa
Można wejść ale po co?Smile Jeśli chodzi o piny, myślałem tak jak Ty. Shibby mi to wyjaśnił. Jeżeli drugi pin jest TX to musisz podłączyć do niego kabel RX i odwrotnie. Pin który jest odpowiedzialny za przechwytywanie danch musi być podłączony z kablem który wysyła dane. Co więcej Shibby w recenzji przedstawia piny od prawej strony, ja od lewej.

numalek Dziekuje za dotacje
Chciałem kabelek przetestować i zacząłem czytać co i jak. U Ciebie TX jest drugi od lewej a u Shibby'ego RX jest piąty od prawej (drugi od lewej), zdjęcia te same więc stwierdziłem, że gdzieś jest błąd Smile
Teraz wszystko jasne Smile

//edit

Udało się komuś wejść w tryb serwisowy mając kabelek na PL-2303HX i uźywając Win7Pro 32/64bit?
Próbowałem na różne sposoby i póki co z marnym skutkiem.

@1jaa jak się powinien router zachowywać przy wchodzeniu w tryb serwisowy, tak samo jak przy normalnym uruchamianiu?
Edytowane przez numalek dnia 10-04-2012 17:03
WNR3500Lv2 - tomato-Netgear-3500Lv2-K26USB-1.28.RT-N5x--099-AIO

phhh
Wszystko robie wedlug tego opisu, ale za diabla nie chce dzialac.
Jak wlaczam router zapala sie dioda Power na zielono. I nic. Na konsoli putty nic. Router ani mrygnie. Doslownie cegla. Zamienialem juz kabelki RX z TX miejscami. Nic.
Zrobilem juz tak, zeby miec samo RX i zobaczyc czy cos przychodzi. Router wstaje ale na konsoli jest cemnosc.
Zauwazylem ze podlaczenie GND-6pin i tx(oznaczenie na moim kablu) powoduje, ze pali sie tylko zielona dioda na routerze.

Wszystkie ustawienia portu mam takie jak pokazane w opisie powyzej.

numalek Dziekuje za dotacje
Witaj w klubie. Jaki kabel masz? Ja se dałem jakiś czas spokój z tym tematem, słońce za oknem i nie chce mi się siedzieć i tracić czasu przed monitorem Wink
WNR3500Lv2 - tomato-Netgear-3500Lv2-K26USB-1.28.RT-N5x--099-AIO

majkel152 Dziekuje za dotacje
jak się poddacie to mogę odkupić Smile w v1 jak zielona dioda się świeciła to przez tftp łykał firmware, nie mniej jednak ciekawa usterka
nie znam się na tym ^^

kupię coś fajnego
sieć domowa:
główny router: asus n66 , linksys ea6200 nvram 64KB mod @ddwrt ap (ac867+ n300) vlan vap
ftth 250/40 @dasan h665 -wan1 N66,Lte play @ zte mf821 backup wan2
Netgear gs724ts(24gbit + 4 gbic) kilka vlanów, netgear gs108e
buffalo wzr-1750dhp@tomato still work in progress
test : hp t610plus + intel pro1000 pt 2Ge @opnsense : suricata ids , squid, ipsec l2tp server - 18W idlle
hypervisor: i5 3470S , 8GB, msi h61-b35 , boot ssd toshiba xg3 256GB nvme pcie 3.0 x4, 3x intel dualport ( 2x pcie + pci) pico psu 120w - 32W idlle /80W max/avg 30-45W @proxmox

kamilj Dziekuje za dotacje
Hmm na pewno podajecie dobry port com??
Sprawdzaliście w ustawieniach systemowych.
Może warto sprawdzić na innych prędkościach polączenia
Edytowane przez kamilj dnia 29-04-2012 13:18
------------------------------------------------------------------------------
