Po dłuższej przerwie od ruterów postanowiłem odświeżyć sobie temat i ulepszyć swojego netgeara WNDR3800.

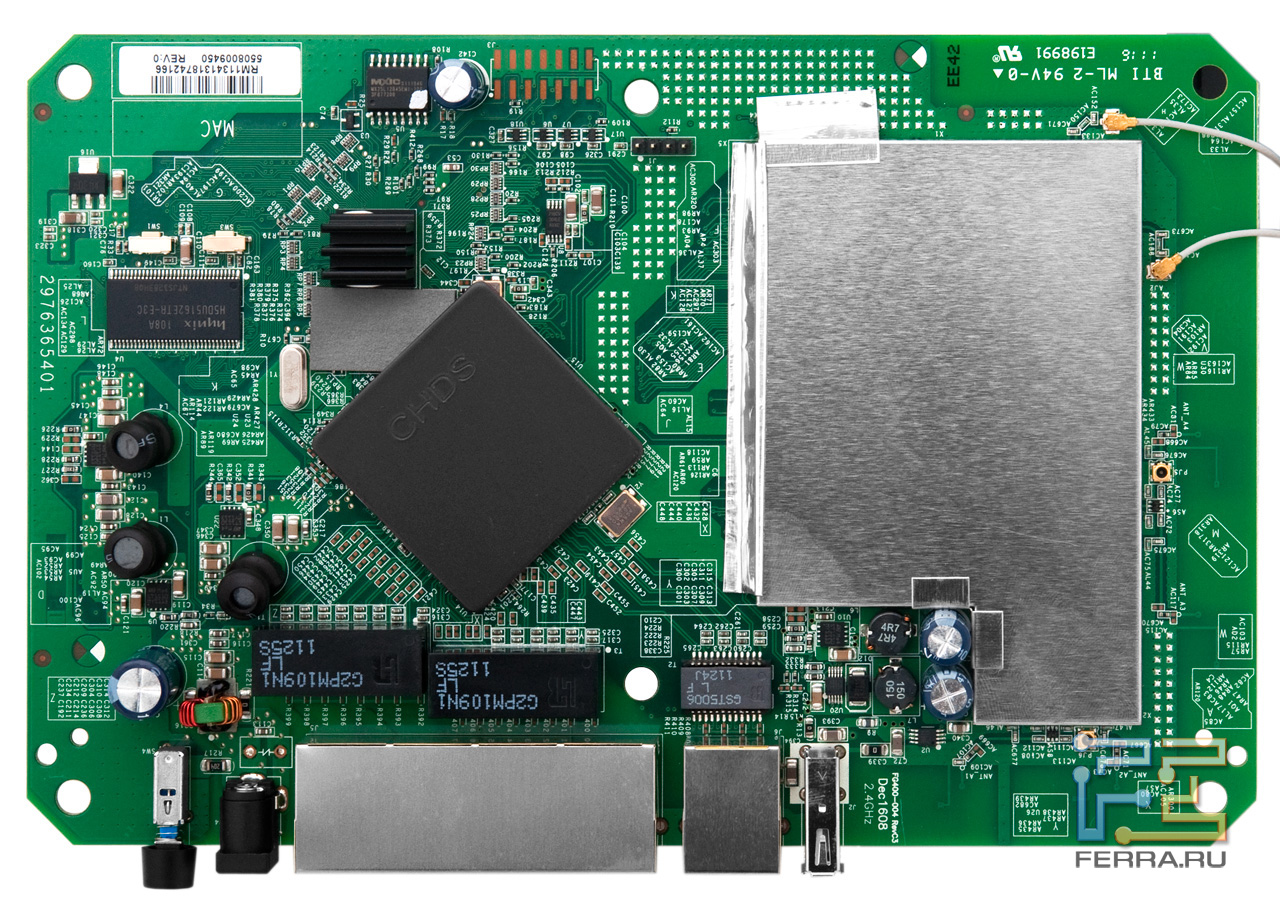

Znalazłem w internecie ciekawe zdjęcie:
Wygląda na to, że ten model posiada aż 4 piny do podłączenia zewnętrznej anteny. Czerwone to U.FL, natomiast niebieskie? I w związku z tym pytanie. Co to za złącze? Czy warto zainwestować w dodatkowe 4 anteny? Na ten moment zamówiłem 2 pigtail, do których testowo podłącze dwie anteny, tp-link 8dbi oraz jakąś od jakąś d-linka. Chciałbym zauważyć, że zasię tego rutera jest kiepski. W mieszkaniu, gdzie ruter, a sypialnie dzieli łazienka, sygnał z łatwością się gubi. Ruter 8level za 80zł, z dwoma zewnętrznymi antenami, działa bez problemu na pełnym zasięgu. Dlatego czas na modyfikacje.
4 anteny czy 2?
Jakie wejścia są zaznaczone na niebiesko?
Jakie anteny polecacie?
Chyba jednak da się użyć tylko 3 anteny zewnętrzne - coś jak w mod-do-3700v1 - ale które piny i jak to Ci nie podpowiem - poszukaj info o wspomnianym modzie sprzętowym.
... to byłbym skłonny twierdzić, że dla jednego z pasm 2 anteny są drukowane na pcb, a drugie pasmo ma 2 antenki podpinane do UFL. Pytanie tylko, które jest które ?
Pozostałe dwa gniazda to złącza diagnostyczne MS-156NB:
i są to gniazda "przelotowe", w przeciwieństwie do gniazd UFL, które są "końcowe"
WL-500gPv1@128MB&OC300MHz, Tomato DualWAN RT-N16, FT 2021.8 RT-AC56u, FT 2022.1 R7000, FT 2022.1 DIR868L=>RT-AC66u B1, FT 2022.1 ZyXEL NSA-310, GargoylePL ZyXEL NSA-325v2, GargoylePL
Czyli dwie anteny będą jak znalazł. Co do pasma za które dane złącze odpowiada, będzie łatwo to sprawdzić jakimś analizerem sygnału przed i po podpięciu nowej anteny. Pewnie w piątek, albo w poniedziałek przyjdą pigteile. W miarę możliwości wrzucę fotki z przeróbki i porównanie zasięgu przed i po.
Czyli są dwie wersje wydarzeń - jedna mówi, że anteny zewnętrzne mają być cztery, a druga, że dwie. Zgodnie obydwaj Autorzy modów twierdzą, że w obydwu przypadkach mają być dwuzakresowe.
I to w mojej opinii nie jest prawdą.
Przyglądając się płycie na zdjęciu zamieszczonym wcześniej, to w okolicach gniazd MS-156NB widzę 4 wytrawione anteny, z przełącznikami, czyli są dwa tory radiowe. Wszystko to w okolicy prawego dolnego narożnika. Obstawiam, że to pasmo 5GHz, a pasmo 2.4GHz ma swoje indywidualne antenki podpięte na UFL-ach.
Sporo by się wyjaśniło po zdjęciu ekranów - bo będzie widoczne, z którego układu wychodzą konkretne anteny, AR9220 odpowiada za wyższe pasmo, AR9223 - za niższe.
@q2werty - tu sprawa jest prostsza niż we wspomnianym przez Ciebie WNDR3700.
Tam były 4 tory radiowe, każdy kończył się dwoma antenami z przełącznikiem. Wszystko było trawione na płycie, była zabawa z usuwaniem wszystkich przełączników, i wymiana wszystkich gniazd diagnostycznych na UFL.
Heh, a jednak źle obstawiłem, na UFL-ach są anteny od wyższego pasma:
WL-500gPv1@128MB&OC300MHz, Tomato DualWAN RT-N16, FT 2021.8 RT-AC56u, FT 2022.1 R7000, FT 2022.1 DIR868L=>RT-AC66u B1, FT 2022.1 ZyXEL NSA-310, GargoylePL ZyXEL NSA-325v2, GargoylePL
Trzeba usunąć przełączniki anten - małe chipy z 6 wyprowadzeniami w pobliżu gniazd diagnostycznych, zrobić przejście np. 2-3 mm odcinkiem cienkiej srebrzanki, a same gniazda wymienić na UFL lub w ich miejsce lutować kabel od pigtaila bezpośrednio.
Oczywiście tylko dla 2.4GHz, bo tak jak zostało napisane wcześniej - anteny 5GHz podpinasz do już istniejących UFL.
WL-500gPv1@128MB&OC300MHz, Tomato DualWAN RT-N16, FT 2021.8 RT-AC56u, FT 2022.1 R7000, FT 2022.1 DIR868L=>RT-AC66u B1, FT 2022.1 ZyXEL NSA-310, GargoylePL ZyXEL NSA-325v2, GargoylePL
Podłączyłem chińską antenę z dwoma UFL do konektorów w ruterze. W zasadzie efekt taki sam, jak na oryginalnej antenie. W zasadzie test na szybko zrobiony. Laptop w odleglosci 3-4metrów od rutera, więc różnica dopiero na większą odległość by wyszła. Natomiast telefon, zostawiony w sypialni odnotował ciut lepszą siłę sygnału na antenie chińskiej, niż na oryginalnej.
Niech mi ktoś powie, czy pozostałe dwa złącza techniczne podobne do ufl, one są podłączone do sygnału? Można je wykorzystać jakoś aby polepszyć 2,4?
